Zur Beleuchtung von Modellbahnhäusern.
Ursprünglich als Erweiterung zum Light@Night System von Railware und Littfinski DatenTechnik (LDT) konzipiert, können die Beleuchtungsplatinen auch alleine für sich eingesetzt werden.
Bedienungsanleitung BEL50x-114-400-0xx
Zeitdigrammvorlage für individuelle Programmierung
Hohe Flexibilität:
• Die Ausgangskanäle können pro Kanal bis zu 7 Leuchtdioden in Serie und/oder 8 Leuchtdioden parallel ansteuern. Somit sind auch größere Flächenbeleuchtungen möglich. Auch kann jedes Zimmer / Fenster ihres Hauses individuell beleuchtet und geschalten werden, so dass eine aktive Bewohnung des Hauses simuliert wird.
• Ein weiter Versorgungsspannungsbereich läßt eine individuelle Anpassung der Beleuchtungsplatine an die Ausgangsparameter zu, um sie energieeffizient eizusetzen.
• Es stehen bis zu 4 unterschiedlich programmierte Beleuchtungsplatinen zur Verfügung. Zu wenig? Kein Problem!
• Übermitteln sie uns ihren eigenen Wunsch-Zeitablauf mit Schaltvorgängen. Er wird speziell für sie programmiert. Somit ist jede eingesetzte Beleuchtungsplatine einzigartig. Nie wieder gleichartige Schaltzyklen. Jedes Haus individuell! Kostet sie keinen Cent Aufschlag!
• Hat es sie auch schon immer gestört, dass die Beleuchtung der Modellbahnhäuser die ganze Nacht hindurch an ist? Die Beleuchtungsplatinen verfügen über 2 getrennte Programmabläufe. Einen Ablauf für den Abend und einen für den Morgen. In der Nacht schlafen ihre Hausbewohner und brauchen kein Licht. Den Morgen starten sie individuell, je nach ihrem gewünschten Tag- und Nachtzyklus, mit dem Steuereingang.
• 4 Ausgangskanäle stehen für individuelle Beleuchtungsaufgaben zur Verfügung.
• Fernseher gefällig? Wer will darauf schon verzichten? Bei einigen Varianten steht auch das Flackern eines Fernsehers zur Verfügung. Oder auch ein Schweißlicht für Werkstätten.
• Die Platinen sind mit Steckkontakten oder mit Drähten versehen
• Es stehen Varianten mit einer Programmlaufzeit von 250 Sekunden oder 500 Sekunden zur Auswahl.
Wie erhalte ich meine individuell programmierte Platine?

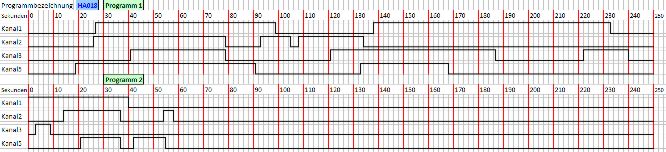

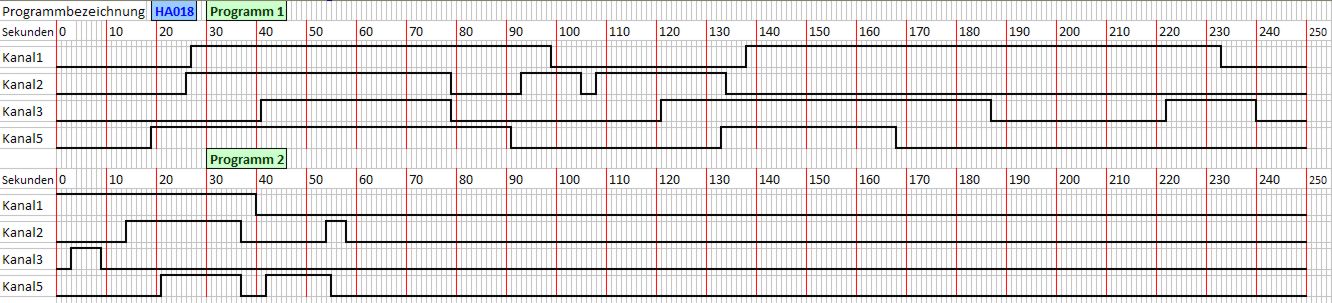

Etwas weiter oben befindet sich der Download einer Zeitdiagrammvorlage. Nach dieser Vorlage wird ihr Programm erstellt. Alternativ zur Vorlage können auch die Schaltzeiten übermittel werden. Jeder Kanal kann maximal 10 mal innerhalb eines Programmablaufs schalten. Wie ein Zeitdiagramm ausschauen kann sehen sie unterhalb des Produktbildes. Anklicken zum Vergrößern.
Eckdaten dieser Beleuchtungsplatine:
Mit dem Anlegen der Versorgungsspannung startet der Programmablauf und endet nach der Programmlaufzeit. Der Steuereingang schaltet auf einen zweiten Programmzyklus um, wenn er gegen Masse geschalten wird, um den Morgen zu simulieren.
Ein neuerlicher Programmlauf erfolgt nach dem Entfernen und wieder Anlegen der Versorgungsspannung.
Versorgungsspannung: 8-25VDC
Ausgangsstrom pro Kanal: 80mA
Anschlussart: Litzen
Beleuchtungszweck: Hausbeleuchtung
Programmlauf: 1 Durchlauf
Programmlaufzeit: Max. 250 Sekunden je Programm
Ausgangskanäle: 4
Eingangskanäle: 1
Pprgrammanzahl: 2
Fernseher Simulation: Nein
Kanalanzahl für Fernseher Simulation: 0
Programmvariante: HA018
|
